Struktogramme

Übersicht über die algorithmischen Grundstrukturen in Delphi

Die Anzahl und Syntax der Strukturen unterscheidet sich nicht von denen in PASCAL, des Delphi-Vorgängers. Das Konzept der Stifte und Mäuse hat dazu die folgende Übersichtsseite erstellt.

Darstellung von Algorithmen – Struktogramm (Nasi-Shneiderman-Diagramm)

Zur Darstellung von Algorithmen nutzt man grafische Elemente. Dabei wird jeder algorithmischen Grundstruktur ein Element zugeordnet. Wie im Baukastensystem lassen sich damit die kompliziertesten Algorithmen anschaulich entwerfen.

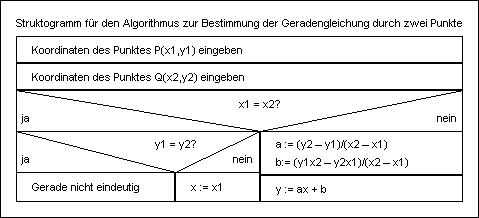

Beispiel:
